Protection électromagnétique
Par relais à maximum de courant
Protection des installations soumises à des pointes de courant fréquentes et importantes.

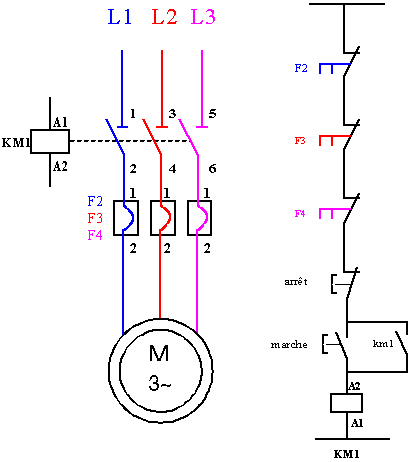

Raccordement du circuit de puissance
Insérer dans chaque phase ou fil d'alimentation, un relais électromagnétique.
Fonctionnement du circuit de commande (schéma):
Commande 2 fils (sans auto-alimentation).
KM1 fermé.
Pointe de courant importante.
Déclenchement de F2, F3 ou F4.
Ouverture de KM1 par F2, F3 ou F4.
Rétablissement instantané du contact du ou des relais déclenchés.
Fermeture de KM1 après impulsion sur le bouton-poussoir marche.
|
